Obróbka skrawaniem
Proces obróbki wykonywany jest wg dokumentacji własnej (opracowanej w dziale konstrukcyjno-technologicznym oddziału) lub powierzonej przez zleceniodawcę.
Zakres prac:

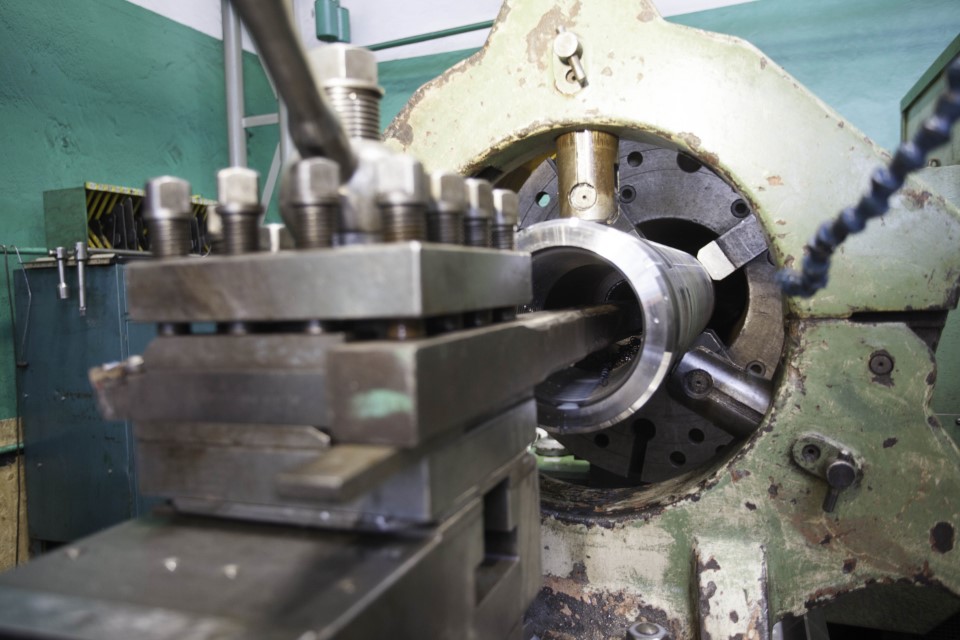

- produkcja połączeń gwintowych różnych typów, w tym wg normy API.
- obróbka detali wielkogabarytowych,
- produkcja części zamiennych wg dokumentacji własnej lub powierzonej,

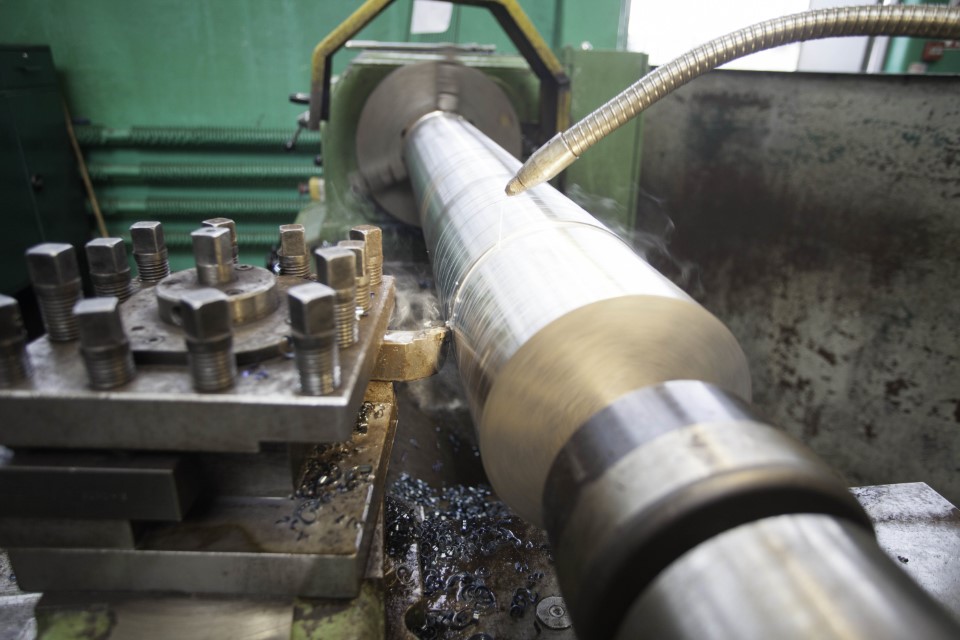

- toczenie i gwintowanie długich wałów i rur o średnicy do 300 mm,
- regeneracja i wykonanie części podzespołów urządzeń przemysłu ciężkiego (między innymi wiertniczego).
Aktualne możliwości technologiczne:

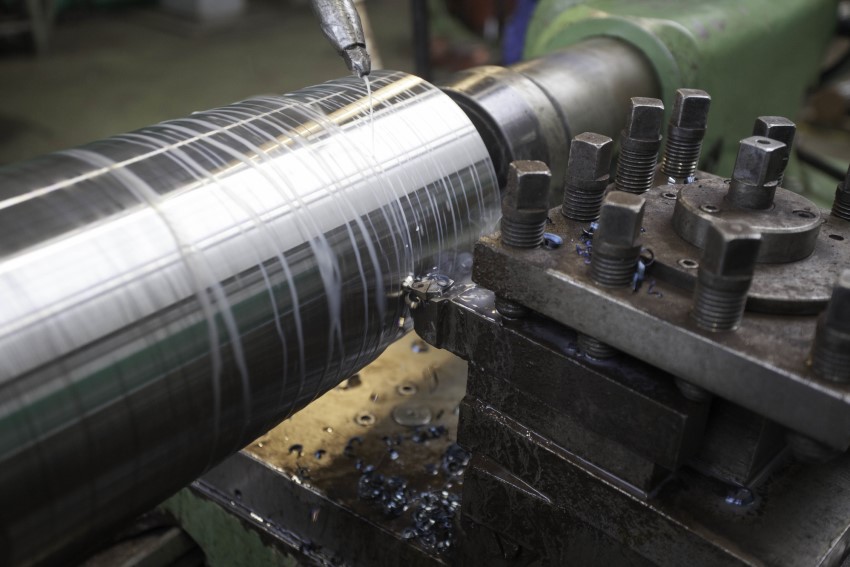

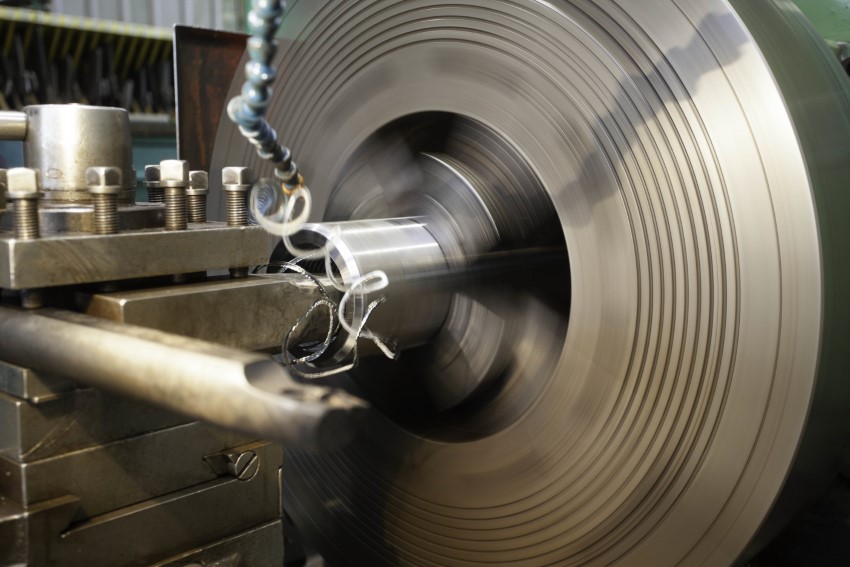

TOCZENIE
- Na tokarce sterowanej numerycznie o przelocie wrzeciona 320 mm i udźwigu w kłach 6000 kg udźwigu;
- Na tokarkach „rurowych” o udźwigu w kłach 6000 kg i łożu długości 3000 mm,
- Na tokarkach konwencjonalnych do ø930 długości 3000 i ciężaru 4000 kg,
- Na automatach tokarskich do ø290 i długości 1000 mm.
FREZOWANIE
- na wiertarko-frezarce numerycznej o nośności stołu 4000 kg i przestrzeni roboczej 1400 mm x 1000 mm i wysokości 1200 mm,
- konwencjonalne
SZLIFOWANIE
- Płaszczyzn o gabarytach 600×200,
- Wałków do wym. ø500×1470 i wadze 400 kg.

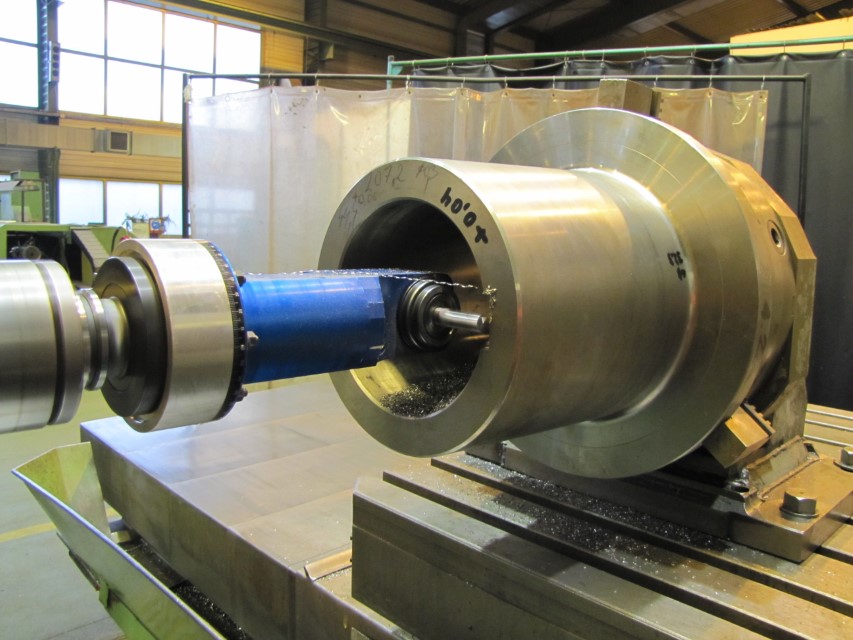

WIERCENIE
- Otworów na wiertarce współrzędnościowej,
- Otworów na wiertarce promieniowej.
RÓŻNE
- Dłutowanie rowków wpustowych – skok 350 mm,
- Cięcie piłą taśmową do średnicy 350 mm,
- Cięcie numeryczną piłą taśmową z podajnikiem do średnicy 250 mm.

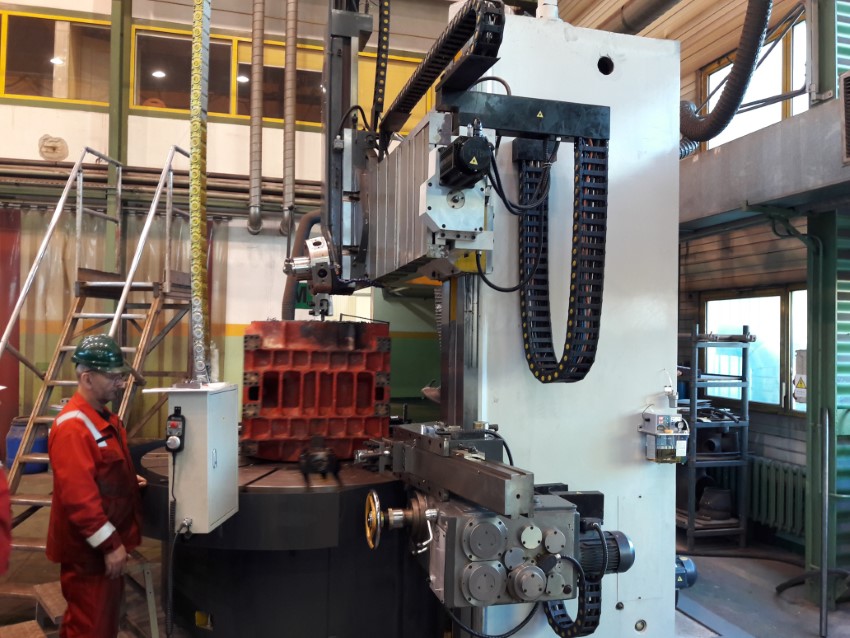

W połowie lipca 2018 roku Exalo Drilling S.A. Zakład Utrzymania Ruchu w Pile uruchomił tokarkę karuzelową LV5125.
Dane techniczne tokarki:
| NAZWA | LV5125 |
|---|---|
| Średnica stołu roboczego | 2000 mm |
| Max średnica toczenia | 2500 mm |
| Max wysokość detalu | 1600 mm |
| Max waga detalu | 10 ton |
| Max siła skrawania prawego suportu | 25 kN |
| Max siła skrawania lewego suportu | 20 kN |
| Max całkowita siła skrawania | 40 kN |
| Max moment obrotowy | 32 kN/m |
| Liczba przełożeń stołu roboczego | 16 |
| Zakres prędkości obrotowej stołu roboczego | 2-62 obr/min |
| Zakres posuwu prawego/lewego suportu | 0,5 - 500 mm/min (16 przełożeń) |
| Przesuw belki poprzecznej | 950 mm |
| Pionowy przesuw głowicy | 630 mm |
| Poziomy przesuw głowicy | 1150 mm |
| Posuw przyspieszony suportów | 1800 mm/min |
| Max kąt pochylenia suportów | +/-30o |
| Przekrój trzonka narzędzia | 30x40 mm |
| Moc silnika głównego | 37 kW |
| Wymiary gabarytowe DxSZxW | 3380x3360x4200 mm |
| Waga maszyny | 22800kg |

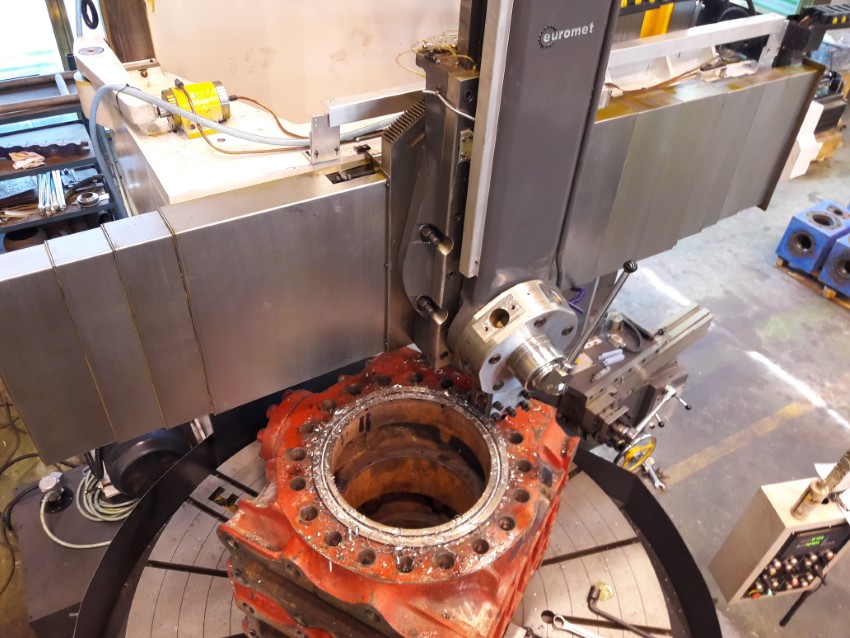

Tokarka posłuży m.in. do regeneracji rowków pod uszczelniacze w prewenterach, wykonywania nowych modułów (kostek) do pomp płuczkowych i obróbki wielu innych ciężkich elementów.
